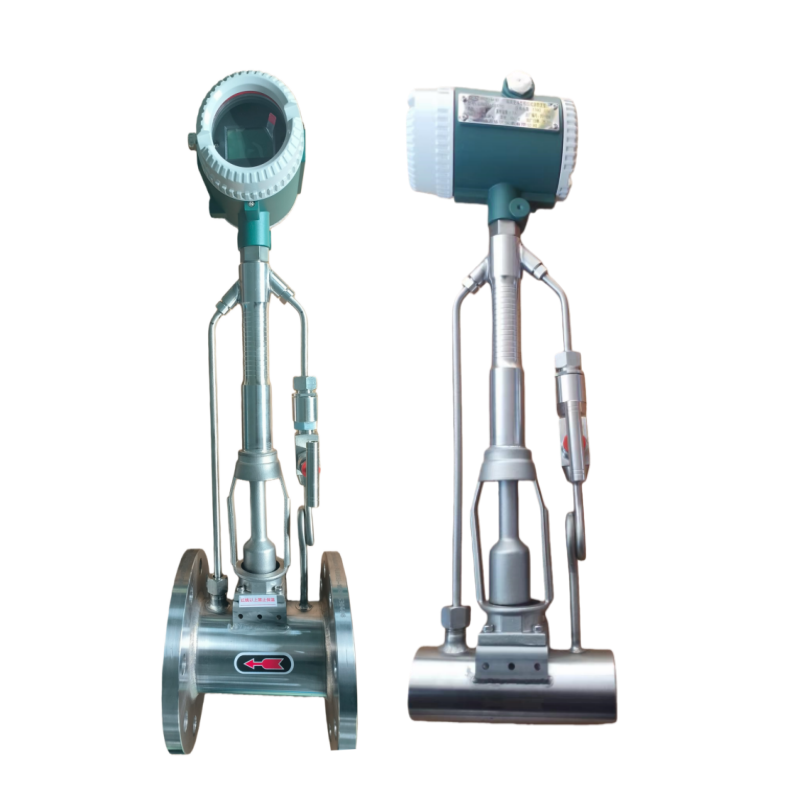

智能渦街流量計安裝與維護全套注意事項??

一、安裝前準備注意事項

核對規格參數

確認通徑、壓力等級、介質溫度、防爆等級、接液材質匹配現場介質；氣體 / 蒸汽型必須確認內置溫壓補償配置。

管路清潔

管道吹掃、試壓完成后再安裝儀表，清除焊渣、鐵銹、泥沙，防止劃傷發生體、卡滯探頭；嚴禁帶雜物直接投用。

流向核對

閥體鑄有流向箭頭，介質流向必須與箭頭一致，倒裝會完全無信號、計量失效。

防爆配套檢查（化工危化區域）

防爆儀表配套防爆鎧裝屏蔽電纜、防爆撓性接頭、隔爆接線盒，閑置螺紋口用金屬防爆堵頭封堵。

二、安裝直管段硬性要求（核心，直接影響精度，D = 公稱通徑）

上游直管段

單 90° 彎頭、全開閘閥、同心縮徑：≥15D

同一平面雙彎頭：≥25D

不同平面雙彎頭、蝶閥、泵出口、偏心擴徑：≥40D

下游直管段統一≥5D

直管不足解決方案：加裝同口徑蜂窩整流器，強制均勻流場，降低誤差。

三、管道安裝姿態規范

水平管道

檢測探頭朝上布置，發生體垂直于水平面；避免管道底部積液、泥沙包裹探頭造成零點漂移。

垂直管道

介質自下而上流動，禁止自上而下（容易積氣半空管）。

嚴禁安裝位置

管道最高點：積存氣體，形成氣阻，流量跳變；

泵吸入口：負壓吸入空氣，干擾漩渦；

管道最低點：泥沙、雜質堆積包裹發生體；

風機、壓縮機緊鄰出口：劇烈振動易誤觸發振動信號。

四、管路配套安裝要求

旁路三通 + 雙切斷閥（必配）

檢修、清洗儀表無需全線停氣 / 停水，不中斷生產。

減震支架

泵、風機、空壓機振動管路必須加裝重型減震支座，管道共振會造成流量虛高、曲線劇烈波動。

預處理輔件（按介質選配）

含塵、酸性煙氣：配套干燥壓縮空氣自動吹掃裝置；

液體帶氣泡：上游加裝氣液分離器；

含雜質液體：前置 Y 型過濾器。

法蘭裝配

墊片居中，對角分次均勻緊固螺栓，防止墊片偏移滲漏；禁止單邊大力擠壓襯墊 / 密封。

防靜電接地（防爆工況）

儀表、管道、閥組用銅絞線跨接連通，接地電阻≤4Ω；非金屬管道加裝專用接地環。

五、電氣接線安裝要點

信號線單獨屏蔽電纜敷設，與動力電纜、變頻器線纜間距≥1.5m，避免電磁干擾導致數值跳變。

分體式渦街：傳感器與轉換器專用屏蔽線，線纜長度按說明書上限，不可隨意加長。

防爆回路加裝安全柵，本安、隔爆回路分開布線，不混接。

接線盒密封完好，戶外、潮濕區域做好防水，防止進水短路。

六、投運調試注意事項

緩慢升壓，禁止瞬間高壓沖擊儀表，分階段緩慢開啟閥門。

排氣：液體管路高點排氣閥排空積氣；氣體管路低速吹掃排空管路雜質。

參數設置

按現場介質、工況量程設置儀表系數、標準工況（氣體 20℃/101.325kPa）、溫度壓力補償參數，設置完成密碼鎖定。

空載零點校準：管路無介質流動時，執行零點清零，消除靜態偏移。

七、日常維護注意事項

（一）日常巡檢（每日 / 每周）

觀察流量曲線，持續偏低 / 偏高、頻繁跳變，代表積灰、積液、振動干擾；

檢查法蘭、表頭有無滲漏，防爆外殼無破損、裂紋；

吹掃裝置查看氣源壓力穩定，無漏氣；

防爆區域檢查靜電接地跨接線無松動、脫落；

戶外儀表防雨罩完好，接線盒無進水凝露。

（二）定期拆解維護（每 3～12 個月，視介質臟污程度）

清理發生體與檢測探頭

粉塵、酸霧、油污附著會改變漩渦生成，造成零點漂移；用干燥壓縮空氣吹掃，輕度污漬用無水酒精擦拭，禁止硬物刮擦。

檢查密封件

高溫、腐蝕工況 FFKM / 石墨密封易老化，出現滲漏及時更換；

檢查探頭有無腐蝕、磨損，哈氏合金 / 316L 部件出現點蝕需更換。

（三）定期標定（每年至少 1 次）

使用現場實際介質做實流標定，修正積垢、腐蝕帶來的計量誤差；貿易計量儀表按計量院要求定期送檢。

（四）長期停機維護

排空管內介質，氣體管路用干燥氮氣吹掃，液體管路沖洗干凈；

關閉上下游閥門，隔離儀表；

高溫分體式儀表自然冷卻后再斷電，避免冷熱驟變損壞密封與電路板；

露天長期停用做好防雨防塵包裹。

八、故障預防禁忌

禁止長期超低流速運行（低于儀表下限流速），誤差會大幅超標；

禁止管道劇烈振動不做減震處理；

禁止不裝過濾器、吹掃裝置長期測量含塵、結晶介質；

禁止隨意加長分體信號線、屏蔽線與動力線同槽敷設；

禁止高溫工況使用一體式渦街，高溫會燒毀電路板；

禁止倒裝、傾斜安裝，破壞漩渦檢測條件。
