氣體渦輪流量計在線溫壓補償型,在線溫壓補償一體化，雙供電。

?

?

LWQ型氣體渦輪流量計是一種精確測量氣體流量的速度式流量儀表，具有結構簡單輕巧、計量精度高、重復性好、測量范圍寬、安裝維修方便等優點。廣泛應用于石油、化工、冶金、航空、科研等部門及工業領域中多種氣體，如天然氣、城市煤氣、丙烷、丁烷、空氣、氮氣等氣體的測量。由于儀表精度高、重復性好，故適用于貿易計量及工業過程檢測。

氣體渦輪流量計在線測量時，其介質密度隨溫度和壓力變化而變化，為精確測量，必須同時跟蹤檢測介質的溫度和壓力，并將不同工況下的體積流量換算成標準狀態或約定狀態下的體積流量。

?

由于該型流量計集溫度、壓力、流量傳感器于一體，在線跟蹤檢測介質溫度和壓力并進行自動補償、壓縮因子修正運算，因此具有優良的低壓和高壓計量性能，特別適用于各種單相氣體的測量，如天然氣等氣體的精確計量。根據用戶的不同要求，共公司客提供不同精度等級的渦輪流量計。

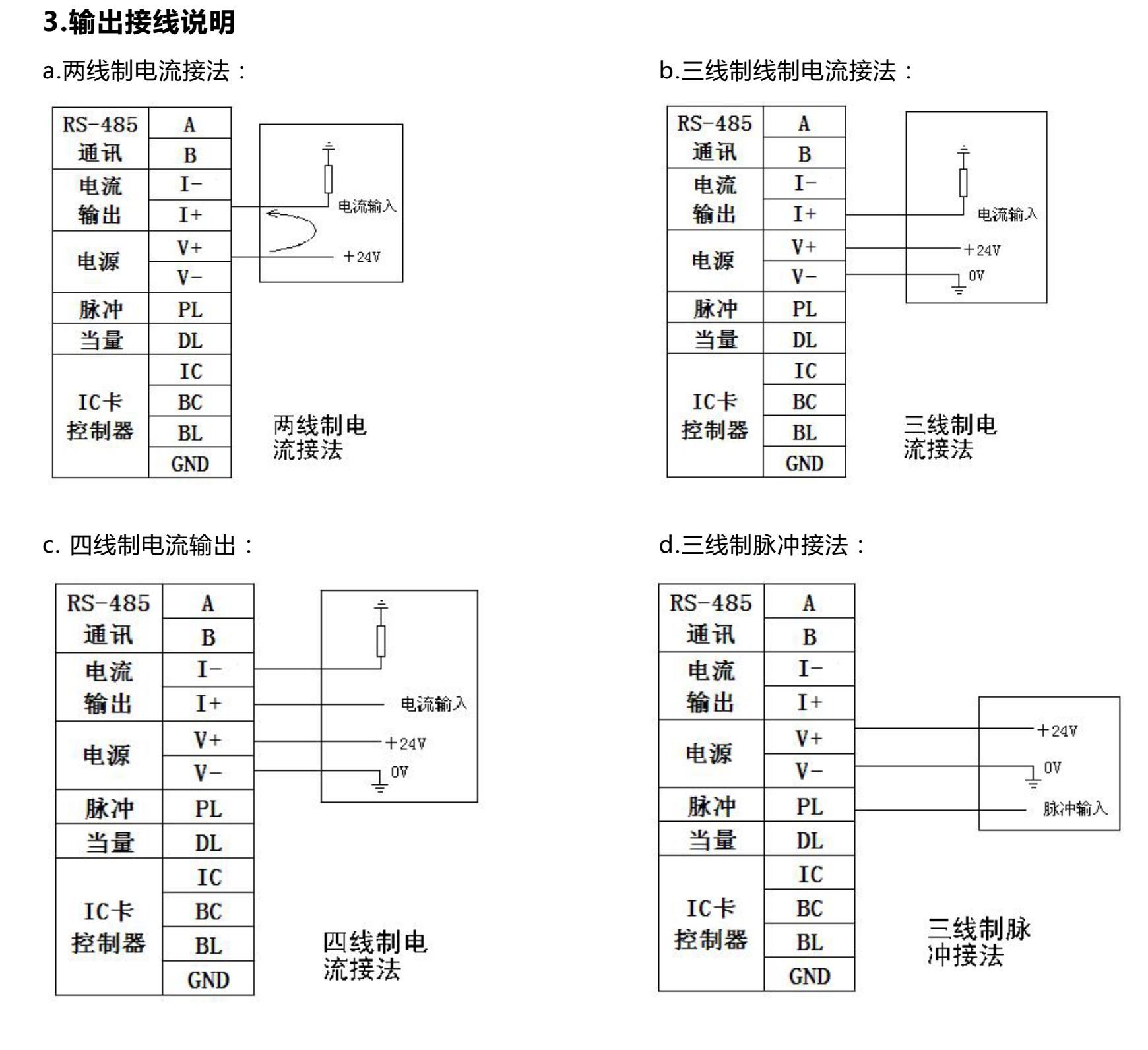

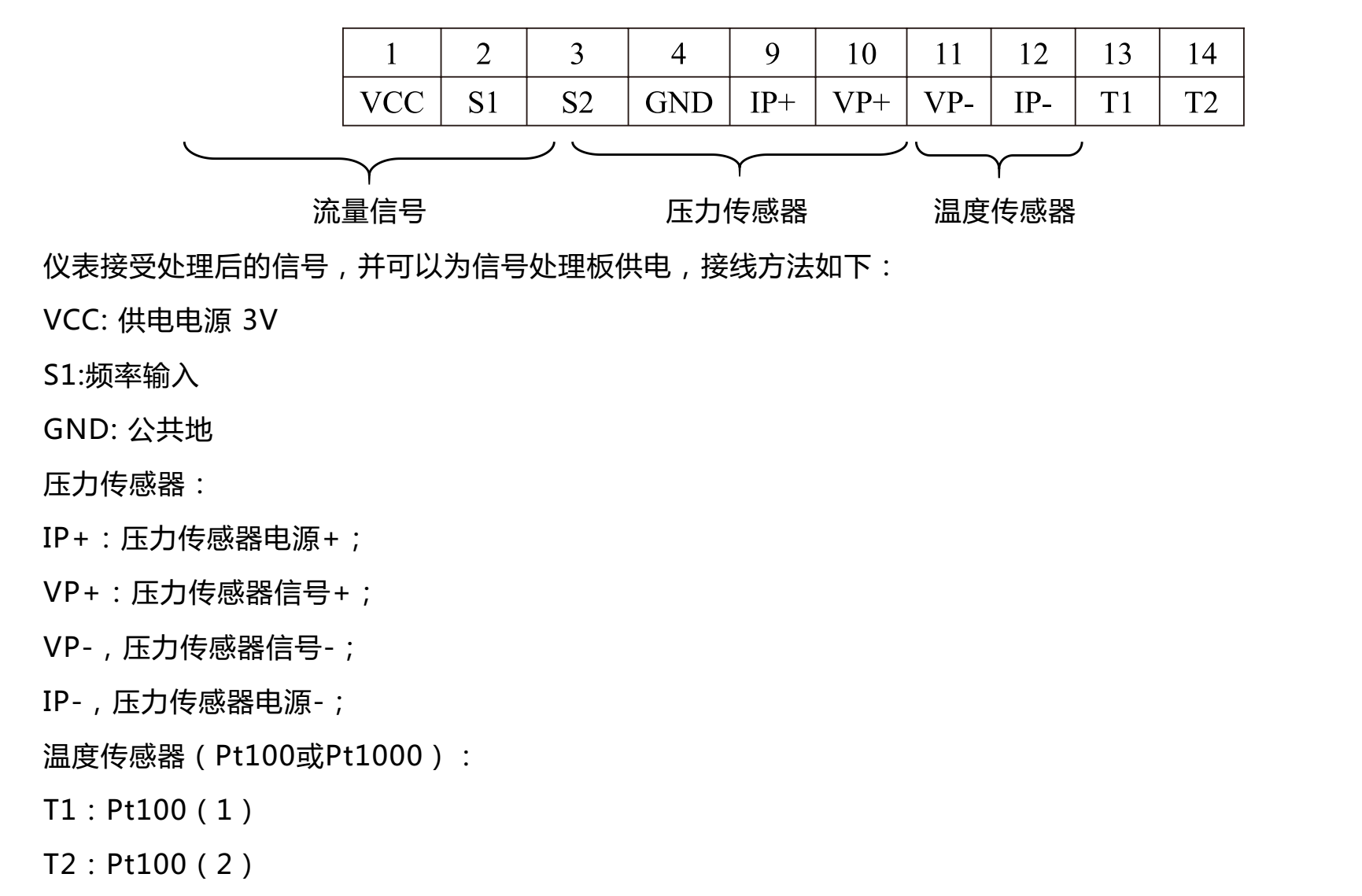

??LWQ型氣體渦輪流量計24V供電：

1）流量計需要流量脈沖信號輸出時，需外電源供電，供電電壓+24VDC。

2）流量計需要4mA~20mA電流信號輸出時，需加+24VDC外電源。

3）流量計需要RS485數據通訊時，需加+24VDC電源。

?

?

???LWQ型氣體渦輪流量計主要特征：

1)精度高、重復性好、壓力損失小、抗震性能好；

2)采用優質軸承，摩擦阻力小，密封性好，手名稱；

3)集微處理器、流量傳感器、高精度溫度、壓力傳感器于一體，直接測量被測氣體的流量、溫度、壓力，并自動進行流量跟蹤補償和壓縮因子修正運算；

4)儀表具有脈沖信號、模擬信號輸出，可通過RS485通訊接口或采用GPRS系統，直接實現計算機數據的集中采集和實時管理；

5)功耗低，可用內電池供電，也可外接電源；

6)具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部數據可永久保存；

7)可與IC卡預付費系統配套使用，便于貿易結算；

8)防爆產品其防爆標志位ExibIIBT4，ExibIIBT6。

?

??執行標準

? ? ? ? ?GB/T 18940-2003《封閉管道中氣體流量的測量 渦輪流量計》

??? 精度等級：

? ? ? ? ?1.0級：Qmax-0.2max? ±1.0%? ? ?0.2 Qmax-min? ±2.0%??

? ? ? ? ?1.5級：Qmax-0.2max? ±1.5%? ? ?0.2 Qmax-min? ±3.0%

未特殊注明產品，按照1.5級精度出廠，其余精度，訂貨時，需要特殊說明定制。

?

?

???流量計型號規格、基本參數（見表1）

?

?

?LWQ型氣體渦輪流量計?使用條件：

??標準狀態條件：P=101.325kPa? ? T=293.15k

??使用條件：

? ? ? ? ? a.環境溫度：-25～+80℃? ? ? ? ? ? ? ?b.介質溫度：-20～+60℃??

? ? ? ? ? c.相對濕度：5～95%? ? ? ? ? ? ? ? ? ? d.大氣壓力：86kPa～106Kpa

??電氣性能指標

? ? ?1 工作電源

? ? ? ? ? a.內儀表電源：1節3.6VDC鋰電池，電池電壓在3.1～3.6V時均可正常工作；

? ? ? ? ? b.內GPRS電源：1節6.6VDC鋰電池，電池電壓在5.0～6.6V時均可正常工作；

? ? ? ? ? c.外供電源：+24VDC±15%，紋波≤±5%，適用于4～20mA輸出，脈沖輸出，RS-485等；

? ? ? ? ? d.外供電(太陽能)GPRS電源：+5VDC～+7VDC。

? ? ? 2 整機功耗：外電源，<1W

? ? ? ? ? 內儀表電源，平均功耗≤1mW,可連續工作五年以上。

? ? ? ? ? 內GPRS電源：按照日平均通訊次數（2-12次），可連續工作一至五年。

? ? ?3 脈沖輸出方式

? ? ? ? ?1）基表脈沖信號：（用于對儀表的標定）：

? ? ? ? ?直接將流量傳感器檢測的基表原始脈沖信號經放大器輸出，高電平≥20V，低電平

? ? ? ? ?≤1V。

? ? ? ? ?2）修正后工況脈沖信號（或標準體積流量）：

? ? ? ? ?由軟件設置，默認為修正后工況體積流量脈沖輸出，幅值為：高電平≥20V，低電平≤1V。

? ? ? ? ?3）當量脈沖信號（用于IC卡控制器輸入）：

? ? ? ? ? ? a.TTL輸出幅度0～3V，輸出脈沖寬度≥50ms。

? ? ? ? ? ? b.OC輸出。

? ? ?4 電流輸出：

? ? ? ? ?4～20mA標準模擬電流輸出功能

? ? ? ? ?與標準體積流量成正比，4mA對應0 Nm3/h，20mA對應最大標準體積流量（該值可設定）。

? ? ? ? ?輸出形式為：二線制

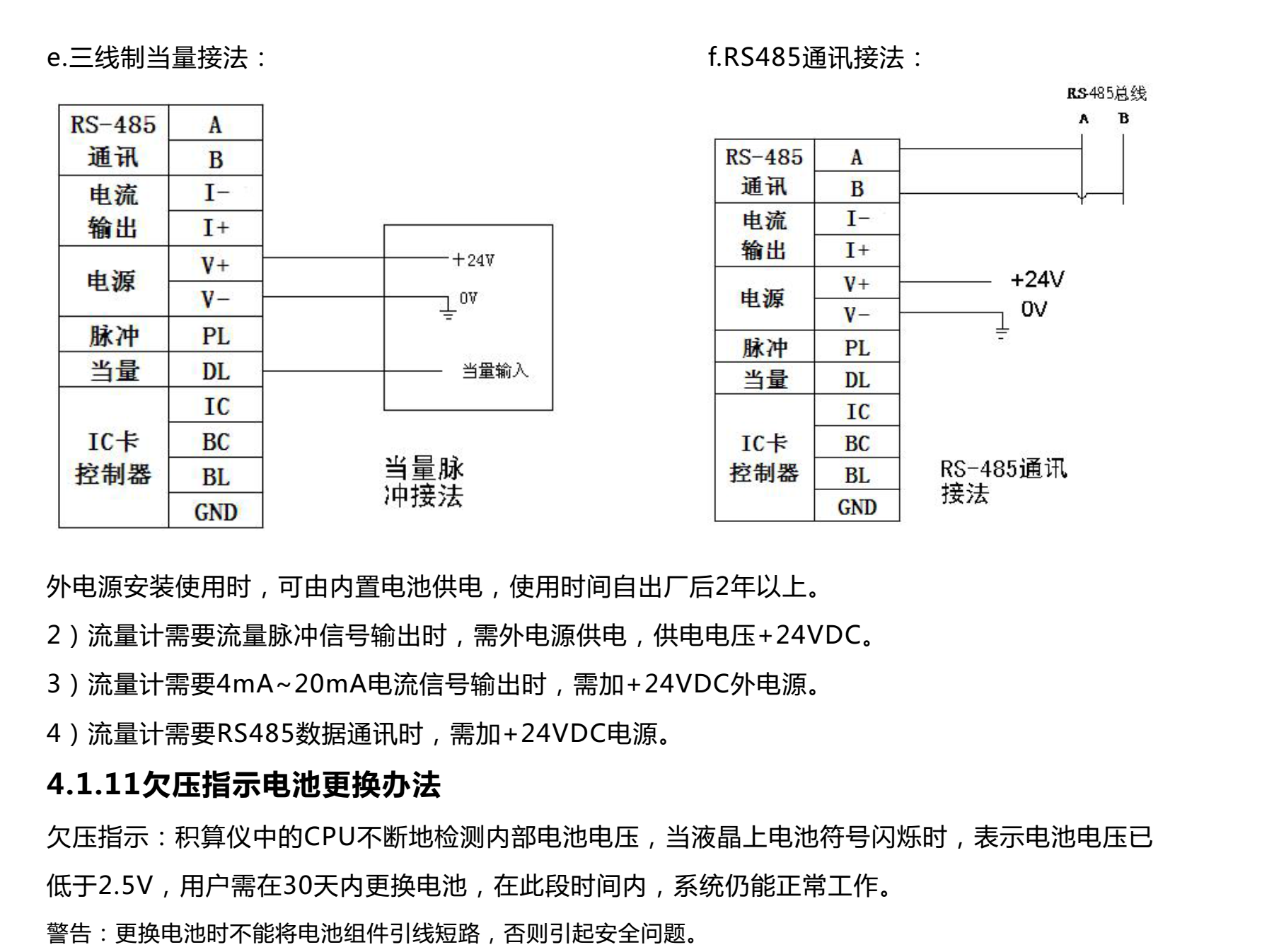

? ? ? 5 RS485通信

? ? ? ? ?通過內部的RS485標準接口能與個人計算機和PLC等主機連接，進行串行通信?？娠@示介質壓力、溫度、瞬時流量、累積標準流量、電池電壓等。

?

?

??流量計選型

1、使用范圍

1）要求流量范圍度小于依照表1，且對始動流量有較嚴格的場合。

2）不存在間隔時間短，流量波動幅度大的流體介質

3）適用于天然氣、城市煤氣、壓縮空氣、氮氣等

規格的確定

?

?

??產品展示

?

?外形尺寸：

?

?安裝注意事項

尊敬的用戶，您好！您在安裝使用此儀表時，應注意以下事項：

???用戶在安裝氣體渦輪流量傳感器時，應在表前安裝過濾器。

注：凡因不安裝過濾器導致葉輪軸承損壞的，不在保修范圍內。

??儀表在使用前，應提前清掃管線。

注：凡因不清掃管線或管線清掃不凈導致葉輪軸承損壞的，不在保修范圍內。

??在安裝流量計時，絕不可將流量計安裝后焊接管線，以免造成流量計內芯燒壞。若流量計因焊接管線燒壞內芯，不在保修范圍內。

??儀表在使用時，應緩慢開啟閥門，待管道充滿氣體后，再打開大閥門，防止葉輪損壞。

??如果是溫度壓力補償型使用時，應先開啟儀表上壓力傳感器閥門。

??安裝傳感器時，儀表前直管段不應小于20倍DN，儀表后直管應不小于10倍DN。

?

售后與質保 ??

?

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年；

免費提供電話咨詢、指導安裝調試等服務；

協商上門指導安裝、調試等事宜，只收取合理的差旅費用；

量大可以免費上門指導安裝、調試；

服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。

?
